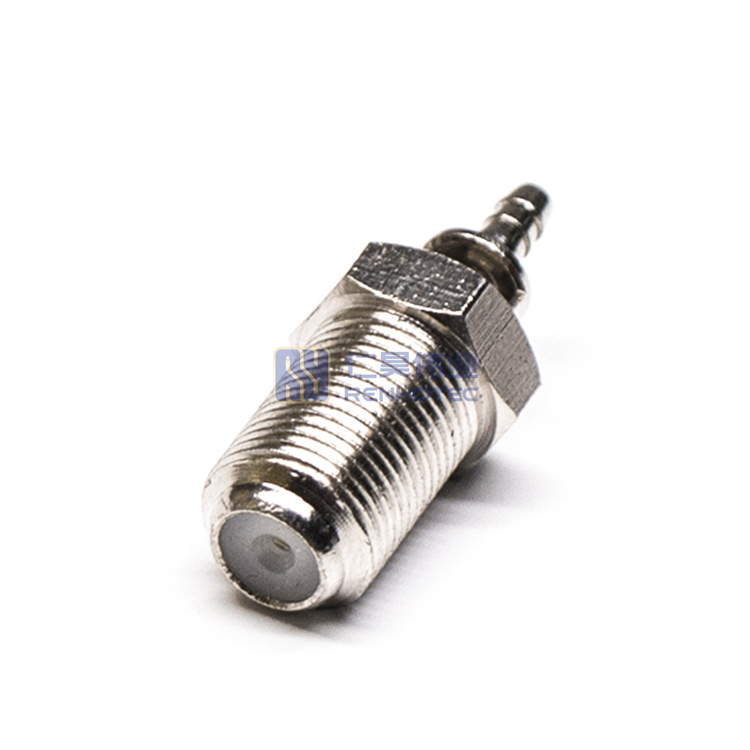

F Тип Разъем Прямой Джек Обжимной Кабель Насыпь RG316 - RHT-611-0339

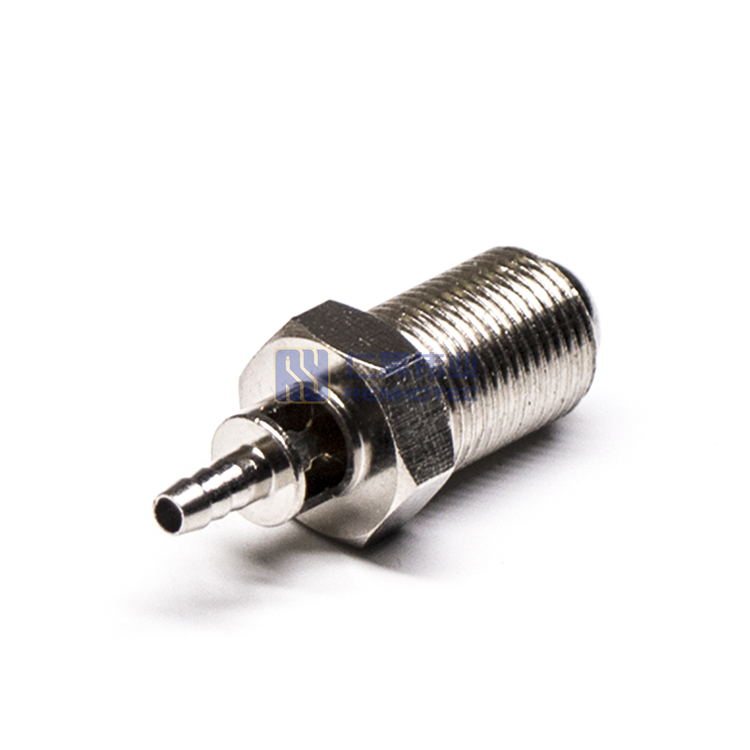

F Тип Разъем Прямой Джек Обжимной Кабель Насыпь RG316 - RHT-611-0339 — изображение 2

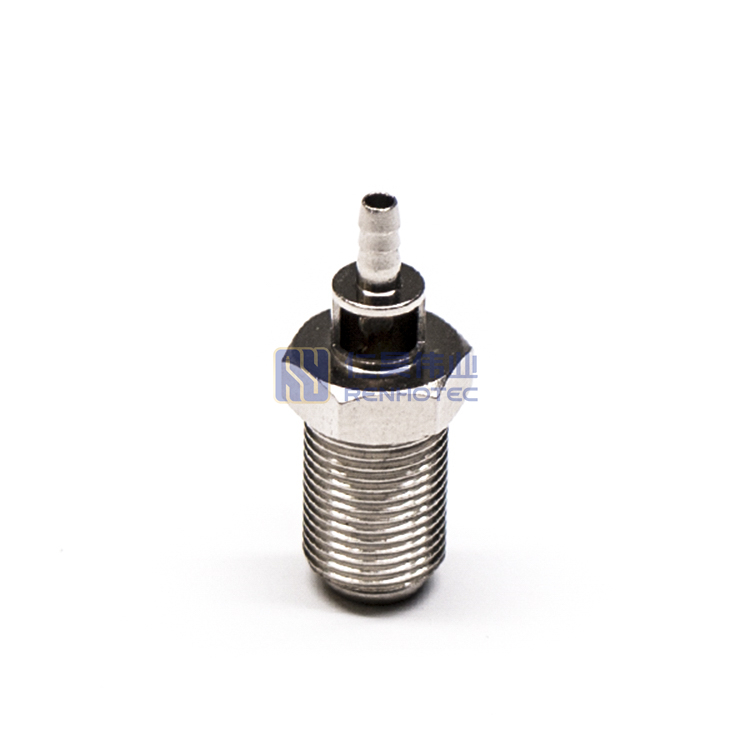

F Тип Разъем Прямой Джек Обжимной Кабель Насыпь RG316 - RHT-611-0339 — изображение 3

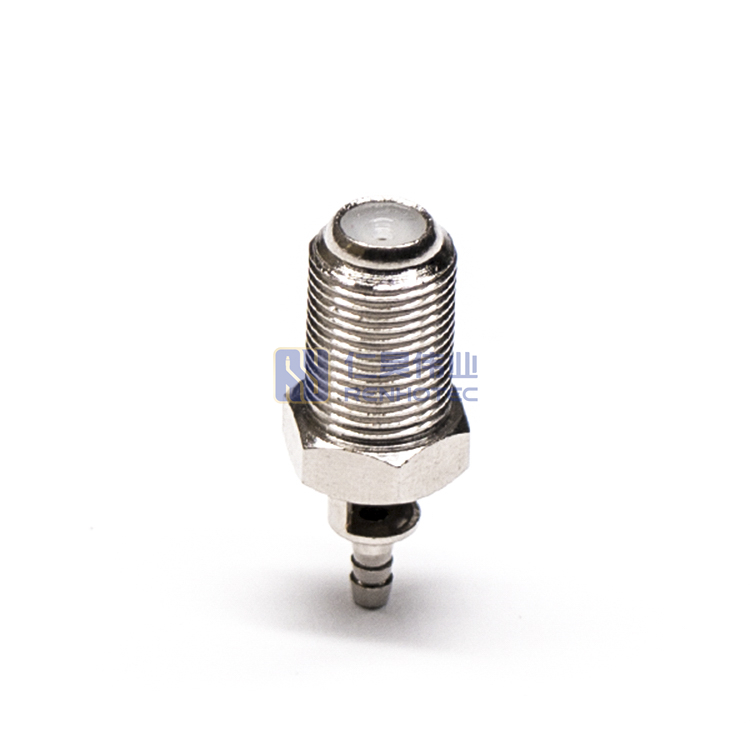

F Тип Разъем Прямой Джек Обжимной Кабель Насыпь RG316 - RHT-611-0339 — изображение 4

F Тип Разъем Прямой Джек Обжимной Кабель Насыпь RG316 — RHT-611-0339

SKU RHT-611-0339 Category Разъем типа F

Product Files

Open drawing and specification files.

Drawing PDF

Product Specification

RF Series

F Type
Продукция не найдена

Jack
Продукция не найдена

Female Pin
Продукция не найдена

Straight
Продукция не найдена

Cable Mount
Продукция не найдена

Bulkhead
Contact Termination Style

Solder
Shield Termination

Crimp
Продукция не найдена

3/8-32 Threaded
Продукция не найдена

75 ohm
Insulator Material

POM
Shell Material

Copper Alloy
Shell Finish

Nickel Plated
Contact Material

Brass
Contact Finish

Tin Plated
VSWR

R/A type ≦ 1.3MAX, Straight type≦1.2 MAX
Продукция не найдена

DC-1GHz
Center Contact Resistance

≦ 10 MΩ (Milliohms Max.)
Outer Contact Resistance

≦ 5 MΩ (Milliohms Max.)
Insultation Resistance

≥1000MΩ
Mating Durability

≥ 500 Cycles
Contact Retention

20 in-lbs min.
Temperature Range

-40℃ to +140℃
RF Series

F Type

 Продукция не найдена

Jack
Продукция не найдена

Female Pin

 Продукция не найдена

Straight
Продукция не найдена

Cable Mount

 Продукция не найдена

Bulkhead
Contact Termination Style

Solder

 Shield Termination

Crimp
Продукция не найдена

3/8-32 Threaded

 Продукция не найдена

75 ohm
Insulator Material

POM

 Shell Material

Copper Alloy
Shell Finish

Nickel Plated

 Contact Material

Brass
Contact Finish

Tin Plated

 VSWR

R/A type ≦ 1.3MAX, Straight type≦1.2 MAX
Продукция не найдена

DC-1GHz

 Center Contact Resistance

≦ 10 MΩ (Milliohms Max.)
Outer Contact Resistance

≦ 5 MΩ (Milliohms Max.)

 Insultation Resistance

≥1000MΩ
Mating Durability

≥ 500 Cycles

 Contact Retention

20 in-lbs min.
Temperature Range

-40℃ to +140℃
RF Series

F Type
Продукция не найдена

Jack
Продукция не найдена

Female Pin
Продукция не найдена

Straight
Продукция не найдена

Cable Mount
Продукция не найдена

Bulkhead
Contact Termination Style

Solder
Shield Termination

Crimp
Продукция не найдена

3/8-32 Threaded
Продукция не найдена

75 ohm
Insulator Material

POM
Shell Material

Copper Alloy
Shell Finish

Nickel Plated
Contact Material

Brass
Contact Finish

Tin Plated
VSWR

R/A type ≦ 1.3MAX, Straight type≦1.2 MAX
Продукция не найдена

DC-1GHz
Center Contact Resistance

≦ 10 MΩ (Milliohms Max.)
Outer Contact Resistance

≦ 5 MΩ (Milliohms Max.)
Insultation Resistance

≥1000MΩ
Mating Durability

≥ 500 Cycles
Contact Retention

20 in-lbs min.
Temperature Range

-40℃ to +140℃

Разъемы типа F (также F-коннектор) — это коаксиальные радиочастотные разъемы. Он широко используется для эфирного и кабельного телевидения, а также для спутникового телевидения и кабельных модемов. Обычно используется с кабелем RG-6/U или с кабелем RG-59/U.

F-коннектор — это недорогой компрессионный разъем с резьбой для радиочастотных сигналов. Он имеет хорошее согласование импеданса 75 Ом для частот, значительно превышающих 1 ГГц[2], и имеет полезную полосу пропускания до нескольких ГГц.

Приложение

Drawing for F Type Connector Straight Jack Crimp Cable Bulkhead RG316Download
