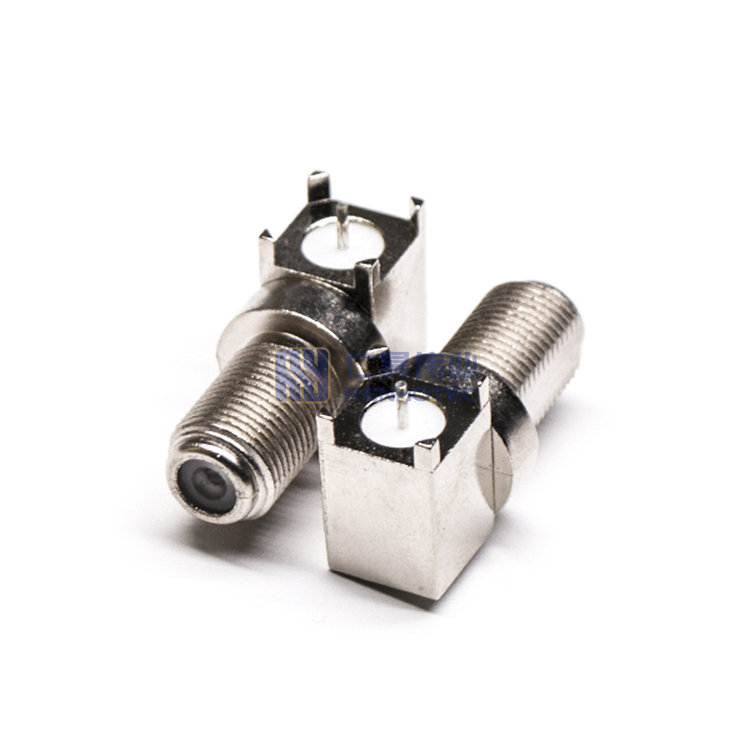

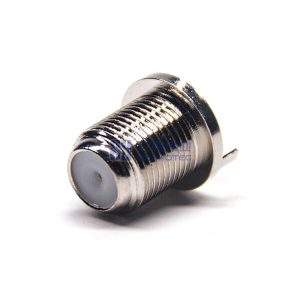

F-тип коннектора R/A женский панельный монтаж сквозное отверстие 75 Ом - RHT-611-0331

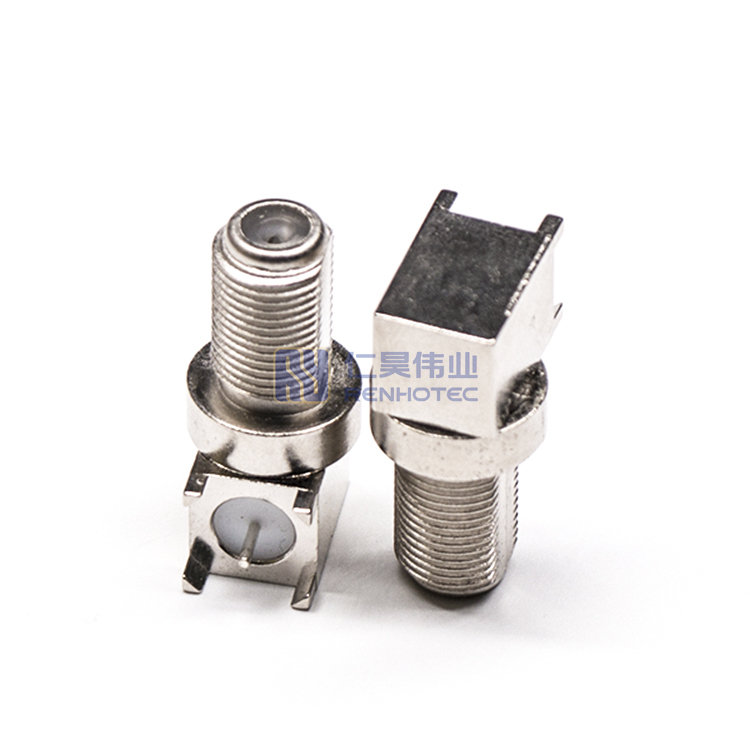

F-тип коннектора R/A женский панельный монтаж сквозное отверстие 75 Ом - RHT-611-0331 — изображение 2

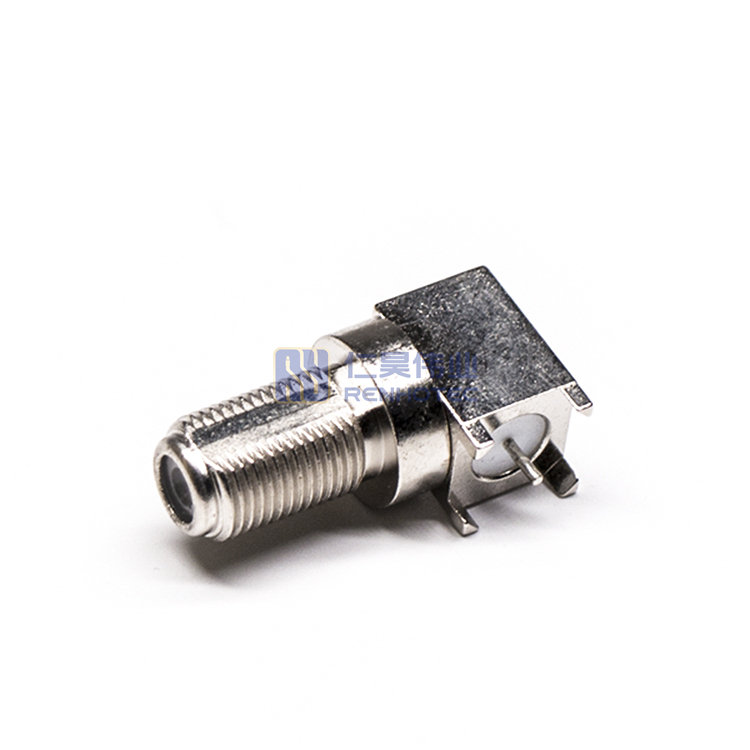

F-тип коннектора R/A женский панельный монтаж сквозное отверстие 75 Ом - RHT-611-0331 — изображение 3

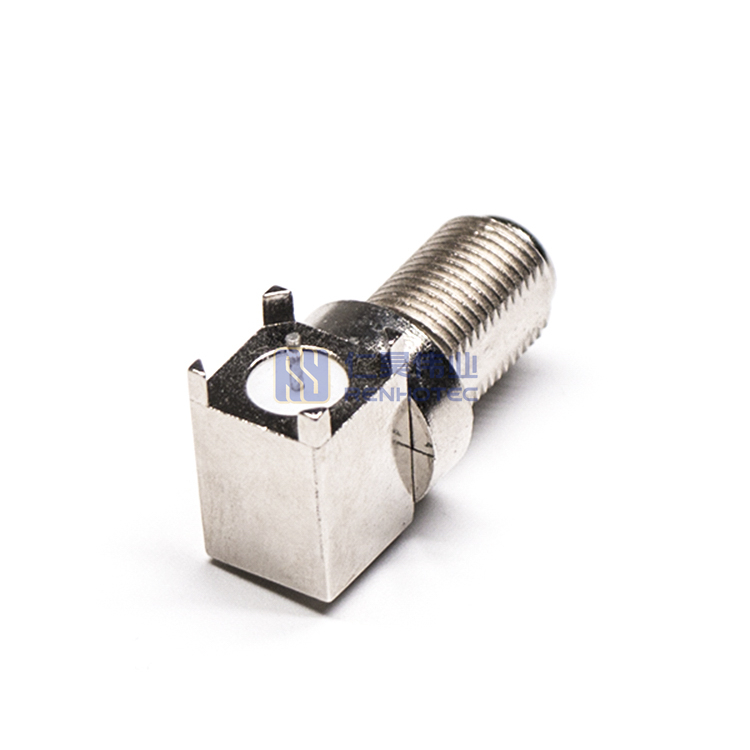

F-тип коннектора R/A женский панельный монтаж сквозное отверстие 75 Ом - RHT-611-0331 — изображение 4

F-тип коннектора R/A женский панельный монтаж сквозное отверстие 75 Ом — RHT-611-0331

SKU RHT-611-0331 Category Разъем типа F

Product Files

Open drawing and specification files.

Drawing PDF

Product Specification

RF Series

F Type
Продукция не найдена

Jack
Продукция не найдена

Female Pin
Продукция не найдена

Right Angle
Продукция не найдена

Panel Mount
Продукция не найдена

Through Hole
Contact Termination Style

Solder
Продукция не найдена

3/8-32 Threaded
Продукция не найдена

75 ohm
Insulator Material

Polypropylene
Shell Material

Copper Alloy
Shell Finish

Nickel Plated
Contact Material

Brass
Contact Finish

Tin Plated
VSWR

R/A type ≦ 1.3MAX, Straight type≦1.2 MAX
Продукция не найдена

DC-1GHz
Center Contact Resistance

≦ 10 MΩ (Milliohms Max.)
Outer Contact Resistance

≦ 5 MΩ (Milliohms Max.)
Insultation Resistance

≥1000MΩ
Mating Durability

≥ 500 Cycles
Contact Retention

20 in-lbs min.
Temperature Range

-40℃ to +140℃
RF Series

F Type

 Продукция не найдена

Jack
Продукция не найдена

Female Pin

 Продукция не найдена

Right Angle
Продукция не найдена

Panel Mount

 Продукция не найдена

Through Hole
Contact Termination Style

Solder

 Продукция не найдена

3/8-32 Threaded
Продукция не найдена

75 ohm

 Insulator Material

Polypropylene
Shell Material

Copper Alloy

 Shell Finish

Nickel Plated
Contact Material

Brass

 Contact Finish

Tin Plated
VSWR

R/A type ≦ 1.3MAX, Straight type≦1.2 MAX

 Продукция не найдена

DC-1GHz
Center Contact Resistance

≦ 10 MΩ (Milliohms Max.)

 Outer Contact Resistance

≦ 5 MΩ (Milliohms Max.)
Insultation Resistance

≥1000MΩ

 Mating Durability

≥ 500 Cycles
Contact Retention

20 in-lbs min.

 Temperature Range

-40℃ to +140℃
RF Series

F Type
Продукция не найдена

Jack
Продукция не найдена

Female Pin
Продукция не найдена

Right Angle
Продукция не найдена

Panel Mount
Продукция не найдена

Through Hole
Contact Termination Style

Solder
Продукция не найдена

3/8-32 Threaded
Продукция не найдена

75 ohm
Insulator Material

Polypropylene
Shell Material

Copper Alloy
Shell Finish

Nickel Plated
Contact Material

Brass
Contact Finish

Tin Plated
VSWR

R/A type ≦ 1.3MAX, Straight type≦1.2 MAX
Продукция не найдена

DC-1GHz
Center Contact Resistance

≦ 10 MΩ (Milliohms Max.)
Outer Contact Resistance

≦ 5 MΩ (Milliohms Max.)
Insultation Resistance

≥1000MΩ
Mating Durability

≥ 500 Cycles
Contact Retention

20 in-lbs min.
Temperature Range

-40℃ to +140℃

Разъемы типа F (также F-коннектор) — это коаксиальные радиочастотные разъемы. Он широко используется для эфирного и кабельного телевидения, а также для спутникового телевидения и кабельных модемов. Обычно используется с кабелем RG-6/U или с кабелем RG-59/U.

F-коннектор — это недорогой компрессионный разъем с резьбой для радиочастотных сигналов. Он имеет хорошее согласование импеданса 75 Ом для частот, значительно превышающих 1 ГГц[2], и имеет полезную полосу пропускания до нескольких ГГц.

Приложение

Drawing for F Type Connector R/A Female Panel Mount Through Hole 75 OhmDownload
