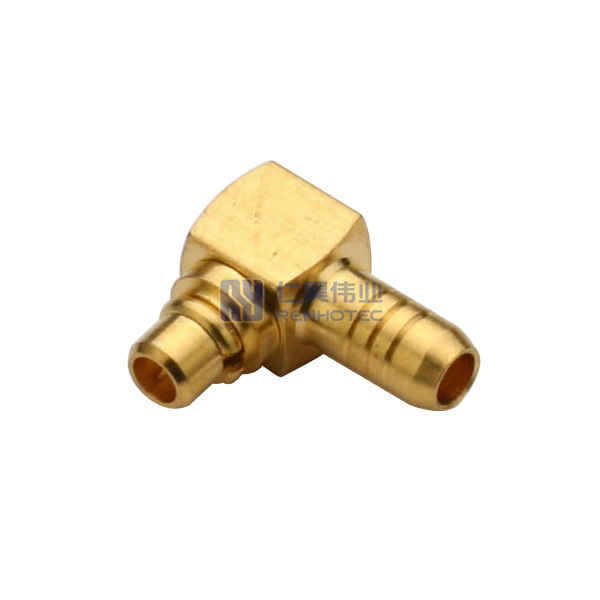

MMCX разъем мужской обжимной Тип кабеля RG178/UT085 50 Ом — RHT-631-0110

Name: MMCX разъем мужской обжимной Тип кабеля RG178/UT085 50 Ом - RHT-631-0110
Brand: Renhotec
SKU: RHT-631-0110

SKU RHT-631-0110 Category Разъем MMCX

Product Files

Open drawing and specification files.

Drawing PDF

Product Specification

Продукция не найдена	RG178, UT085
Продукция не найдена	Plug
Продукция не найдена	Snap On
Contact Termination Style	Crimp
Corrosion Resistance	MIL-STD-202 Meth. 101
Mating Durability	≥ 500 Cycles
Продукция не найдена	Cable Mount
Number of Ports	1
Продукция не найдена	Right Angle
RF Series	MMCX Type
Shield Termination	Crimp
Temperature Range	-65℃ to +165℃
Vibration	MIL-STD-202 Meth. 204
Contact Material	Brass
Contact Finish	Gold Plated
Insulator Material	PTFE
Shell Material	Copper Alloy
Shell Finish	Gold Plated
Продукция не найдена	50 ohm
VSWR	≤1.15 (DC to 4 GHz), ≤1.40 (4 to 6 GHz)
Frequency - Max	6GHz
Продукция не найдена	Male Pin
Center Contact Resistance	5 MΩ Min
Outer Contact Resistance	1 MΩ Min
Dielectric Withstanding Voltage	1000 VRMS Max
Insulation Resistance
Rated Voltage	500 Volts RMS Max Continuous
Продукция не найдена	RG178, UT085	Продукция не найдена	Plug
Продукция не найдена	Snap On	Contact Termination Style	Crimp
Corrosion Resistance	MIL-STD-202 Meth. 101	Mating Durability	≥ 500 Cycles
Продукция не найдена	Cable Mount	Number of Ports	1
Продукция не найдена	Right Angle	RF Series	MMCX Type
Shield Termination	Crimp	Temperature Range	-65℃ to +165℃
Vibration	MIL-STD-202 Meth. 204	Contact Material	Brass
Contact Finish	Gold Plated	Insulator Material	PTFE
Shell Material	Copper Alloy	Shell Finish	Gold Plated
Продукция не найдена	50 ohm	VSWR	≤1.15 (DC to 4 GHz), ≤1.40 (4 to 6 GHz)
Frequency - Max	6GHz	Продукция не найдена	Male Pin
Center Contact Resistance	5 MΩ Min	Outer Contact Resistance	1 MΩ Min
Dielectric Withstanding Voltage	1000 VRMS Max	Insulation Resistance
Rated Voltage	500 Volts RMS Max Continuous

Продукция не найдена	RG178, UT085
Продукция не найдена	Plug
Продукция не найдена	Snap On
Contact Termination Style	Crimp
Corrosion Resistance	MIL-STD-202 Meth. 101
Mating Durability	≥ 500 Cycles
Продукция не найдена	Cable Mount
Number of Ports	1
Продукция не найдена	Right Angle
RF Series	MMCX Type
Shield Termination	Crimp
Temperature Range	-65℃ to +165℃
Vibration	MIL-STD-202 Meth. 204
Contact Material	Brass
Contact Finish	Gold Plated
Insulator Material	PTFE
Shell Material	Copper Alloy
Shell Finish	Gold Plated
Продукция не найдена	50 ohm
VSWR	≤1.15 (DC to 4 GHz), ≤1.40 (4 to 6 GHz)
Frequency - Max	6GHz
Продукция не найдена	Male Pin
Center Contact Resistance	5 MΩ Min
Outer Contact Resistance	1 MΩ Min
Dielectric Withstanding Voltage	1000 VRMS Max
Insulation Resistance
Rated Voltage	500 Volts RMS Max Continuous

Коаксиальные разъемы MCX / MMCX

Собственный завод

Поддержка настройки

Реальная стрельба

СТРОГО ПОДБИРАЙТЕ МАТЕРИАЛЫ И ДЕТАЛИ ЗАЩИТЫ

Разъемы MCX / MMCX (Micro-Miniature Coaxial) разработаны в Европе в 1980-1990-х годах, имеют широкополосный диапазон частот от постоянного тока до 6 ГГц, надежное, быстрое и легкое соединение с защелкой/отщелкиванием. Соответствует европейской спецификации CECC 22000. Благодаря небольшому размеру, меньшему весу, компактной структуре и простоте установки, они широко используются в малогабаритном коммуникационном оборудовании.

Широкополосные характеристики с низким уровнем отражения
