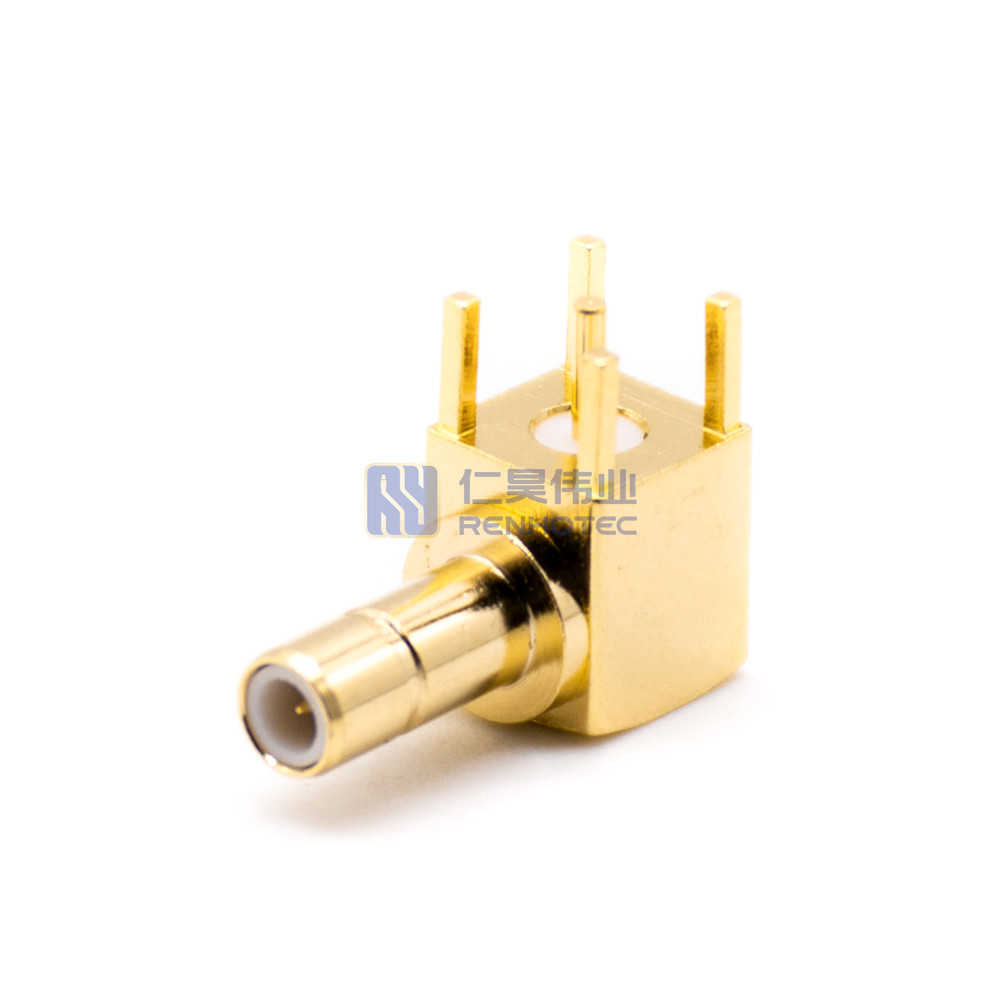

SMB разъем прямой угол джек мужской контакт панели монтаж через отверстие 50 Ом - DS807FPR0014

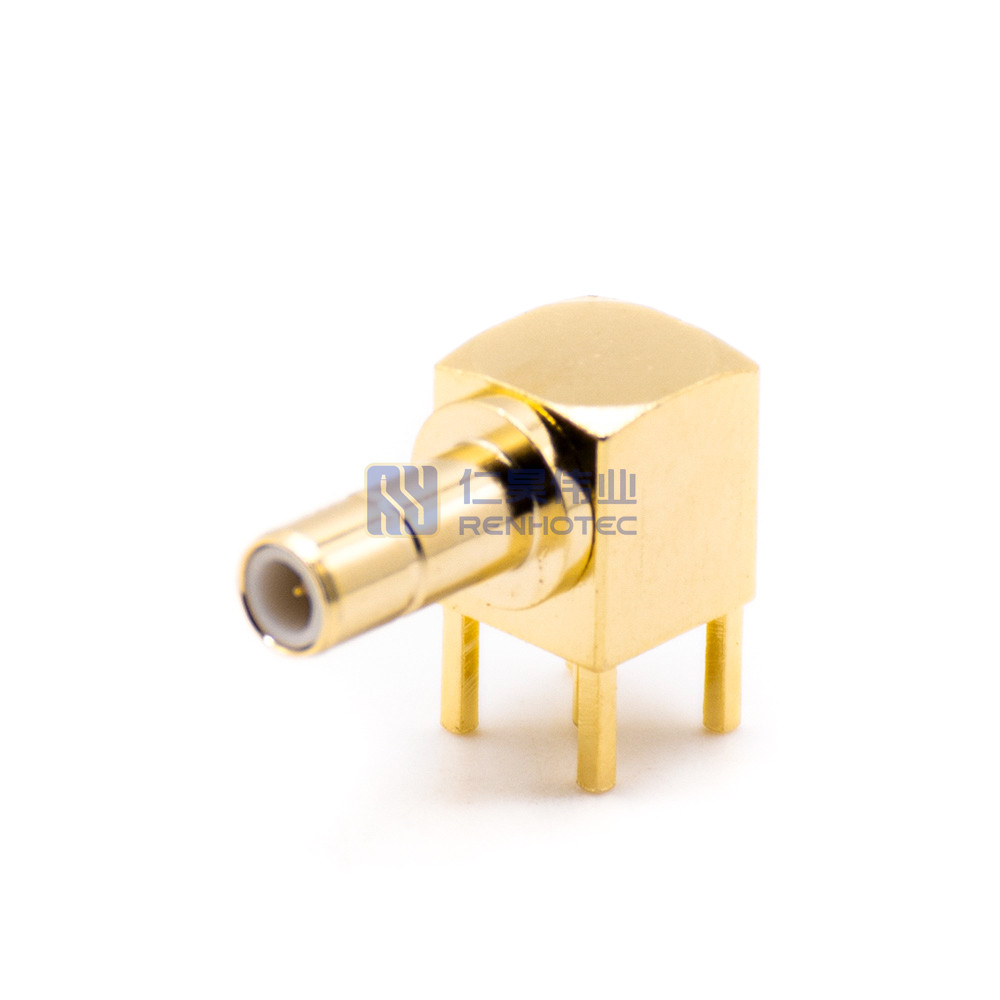

SMB разъем прямой угол джек мужской контакт панели монтаж через отверстие 50 Ом - DS807FPR0014 — изображение 2

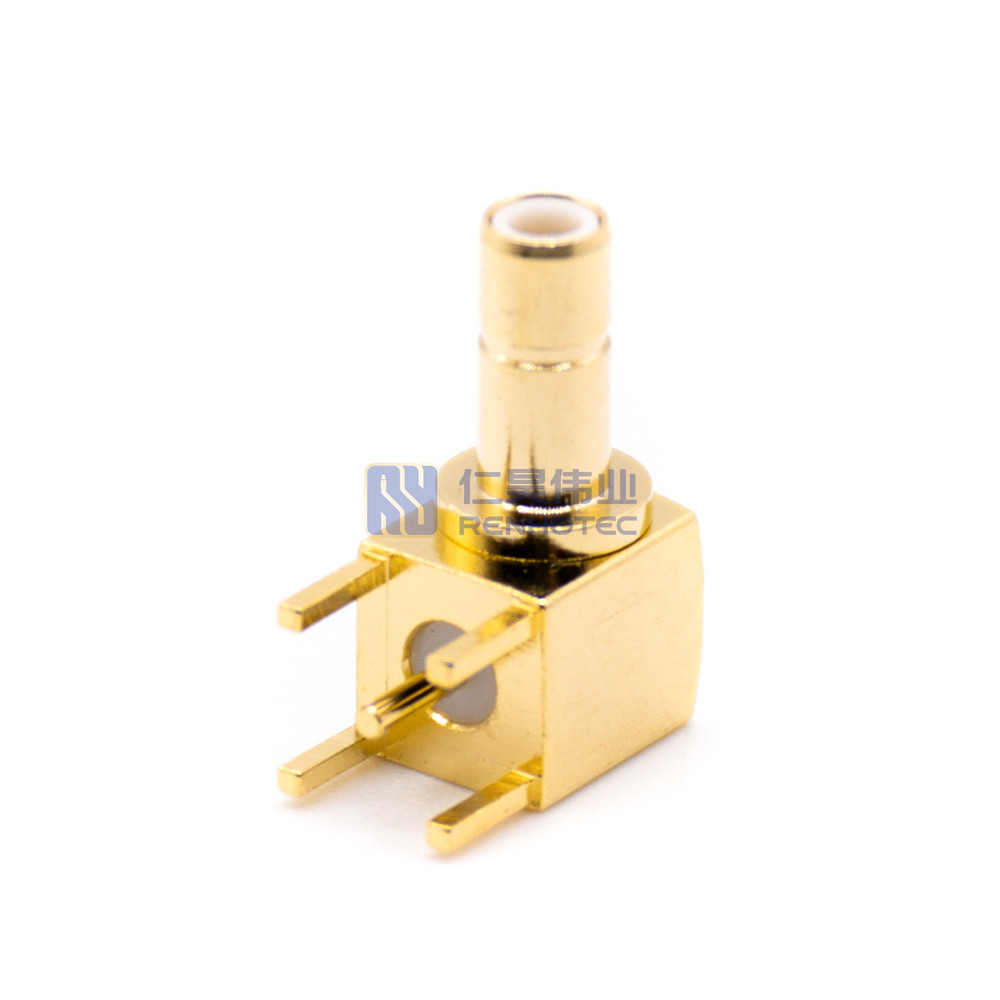

SMB разъем прямой угол джек мужской контакт панели монтаж через отверстие 50 Ом - DS807FPR0014 — изображение 3

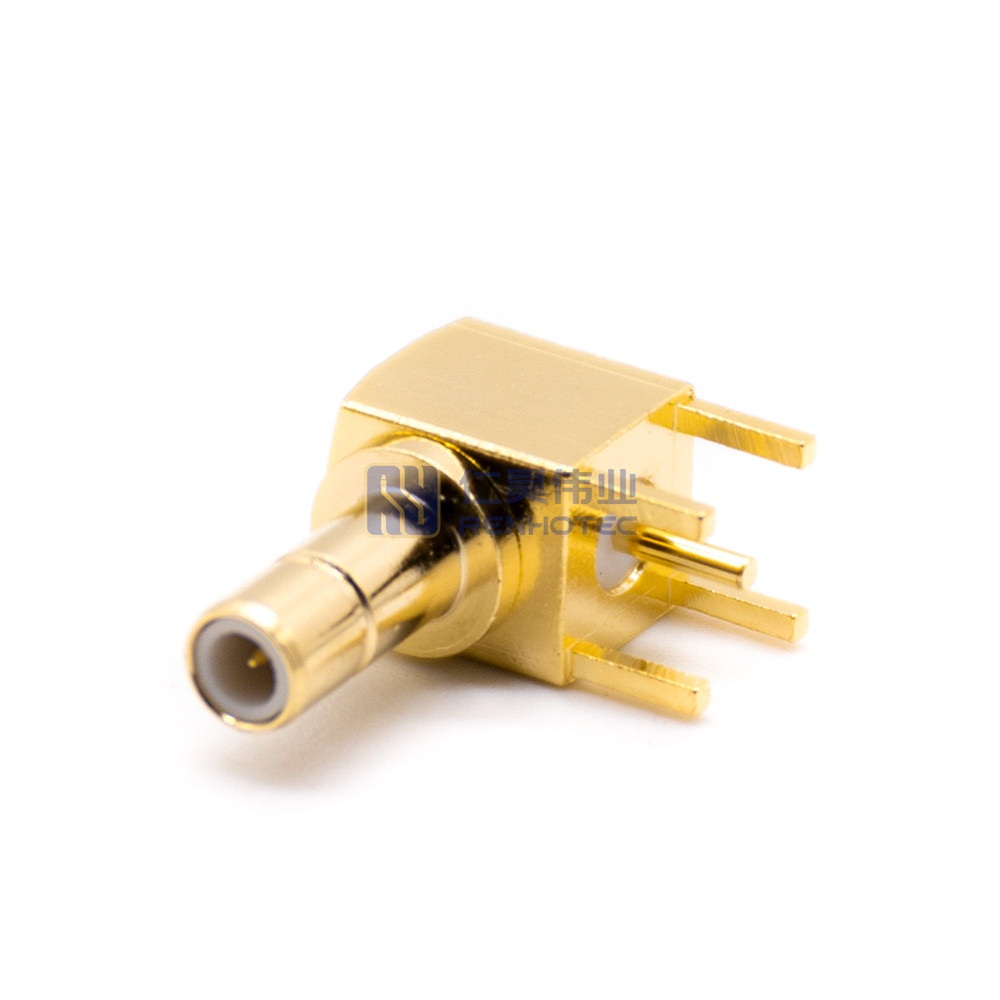

SMB разъем прямой угол джек мужской контакт панели монтаж через отверстие 50 Ом - DS807FPR0014 — изображение 4

SMB разъем прямой угол джек мужской контакт панели монтаж через отверстие 50 Ом — DS807FPR0014

SKU DS807FPR0014 Category Разъем SMB

Product Files

Open drawing and specification files.

Drawing PDF

Product Specification

Продукция не найдена

Jack
Продукция не найдена

Male Pin
Shell Material

Copper Alloy
Shell Finish

Gold Plated
Contact Finish

Gold Plated
Contact Material

Brass
RF Series

SMB Type
Contact Termination Style

Solder
Dielectric Withstanding Voltage

1000 VRMS Max
Продукция не найдена

Snap On
Frequency - Max

4GHz
Продукция не найдена

50 ohm
Insulation Resistance

≥1000MΩ
Insulator Material

Teflon White
Mating Durability

≥ 500 Cycles
Продукция не найдена

Through Hole
Продукция не найдена

Panel Mount
Number of Ports

1
Продукция не найдена

Right Angle
Center Contact Resistance

6 MΩ Max
Outer Contact Resistance

1 MΩ Max
Temperature Range

-65℃ to +165℃
Продукция не найдена

Jack

 Продукция не найдена

Male Pin
Shell Material

Copper Alloy

 Shell Finish

Gold Plated
Contact Finish

Gold Plated

 Contact Material

Brass
RF Series

SMB Type

 Contact Termination Style

Solder
Dielectric Withstanding Voltage

1000 VRMS Max

 Продукция не найдена

Snap On
Frequency - Max

4GHz

 Продукция не найдена

50 ohm
Insulation Resistance

≥1000MΩ

 Insulator Material

Teflon White
Mating Durability

≥ 500 Cycles

 Продукция не найдена

Through Hole
Продукция не найдена

Panel Mount

 Number of Ports

1
Продукция не найдена

Right Angle

 Center Contact Resistance

6 MΩ Max
Outer Contact Resistance

1 MΩ Max

 Temperature Range

-65℃ to +165℃
Продукция не найдена

Jack
Продукция не найдена

Male Pin
Shell Material

Copper Alloy
Shell Finish

Gold Plated
Contact Finish

Gold Plated
Contact Material

Brass
RF Series

SMB Type
Contact Termination Style

Solder
Dielectric Withstanding Voltage

1000 VRMS Max
Продукция не найдена

Snap On
Frequency - Max

4GHz
Продукция не найдена

50 ohm
Insulation Resistance

≥1000MΩ
Insulator Material

Teflon White
Mating Durability

≥ 500 Cycles
Продукция не найдена

Through Hole
Продукция не найдена

Panel Mount
Number of Ports

1
Продукция не найдена

Right Angle
Center Contact Resistance

6 MΩ Max
Outer Contact Resistance

1 MΩ Max
Temperature Range

-65℃ to +165℃

Разъем SMB (Sub-Miniature version B) — это быстрозажимной миниатюрный соединитель, работающий на частоте до 4 ГГц. Интерфейс SMB оснащен защелкивающимся механизмом соединения и доступен в 50-омных конфигурациях.
Разъемы SMB меньше, чем разъемы SMA. Однако эти разъемы не идеальны для работы в жестких условиях окружающей среды, поскольку они не такие прочные, как разъемы SMA.

Доступные в конфигурациях 50 Ом и 75 Ом, разъемы SMB выполнены в соответствии со стандартами интерфейса MIL-C-39012, IEC 60169-10 и CECC 22130.

Интерфейс

Сценарии применения



Drawing for SMB Connector Right Angle Jack Male Pin Panel Mount Through Hole 50 Ohm - DS807FPR0014Download

"SMB" is a type of small push-on locking RF coaxial connector, characterized by its small size, light weight, convenient use, and excellent electrical performance. It is suitable for connecting coaxial cables in high-frequency circuits of radio equipment and electronic instruments.

Kindly pls see the blew sheet:

Difference Dimension Impedance Frequency Connection type Advantage
SMA Small 50 Ohm 0-18G(26.5G) Screw High frequency,
Small size,
Stable connection
SMB Smaller 50 Ohm
75 Ohm		 0-4G Push-on Small volume,
Easy to plug
Good at anti-vibration

For Cable Type:

Clamp

Solder

For Panel Type:

Through Hole

Edge Mount

Clamp

Bulkhead

Flange

Of course, Renhotec has been specialized in supplying RF connector and cable series for over 15 years, just talk with Renhotec freely, the more details you share, the best support you will get.
