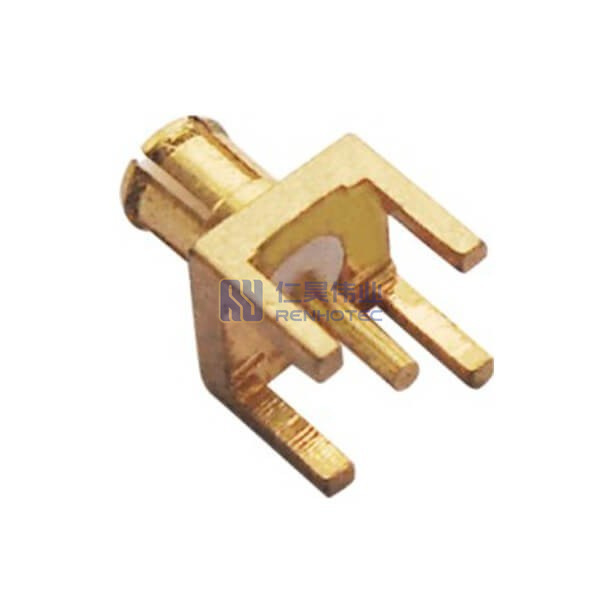

MCX разъем мужской паяльник панельный монтаж сквозное отверстие 50 Ом - RHT-617-0001

MCX разъем мужской паяльник панельный монтаж сквозное отверстие 50 Ом — RHT-617-0001

SKU RHT-617-0001 Category Разъем MCX

Product Files

Open drawing and specification files.

Drawing PDF

Product Specification

Продукция не найдена

MCX Type
Продукция не найдена

Plug
Продукция не найдена

Straight
Продукция не найдена

Male Pin
Продукция не найдена
Продукция не найдена

Through Hole
Продукция не найдена

Copper Alloy
Shell Finish

Gold Plated
Contact Material

Brass
Contact Finish

Gold Plated
Insulator Material

Teflon White
Продукция не найдена
Продукция не найдена

50 ohm
Insulation Resistance
Center Contact Resistance

5 MΩ Min
Outer Contact Resistance

1 MΩ Min
Dielectric Withstanding Voltage

1000 VRMS Max
Rated Voltage

500 Volts RMS Max Continuous
Temperature Range

-65℃ to +165℃
VSWR

≤1.15 (DC to 4 GHz), ≤1.40 (4 to 6 GHz)
Vibration

MIL-STD-202 Meth. 204
Mating Durability

≥ 500 Cycles
Corrosion Resistance

MIL-STD-202 Meth. 101
Продукция не найдена

Push-Pull
Продукция не найдена

MCX Type

 Продукция не найдена

Plug
Продукция не найдена

Straight

 Продукция не найдена

Male Pin
Продукция не найдена Продукция не найдена

Through Hole
Продукция не найдена

Copper Alloy

 Shell Finish

Gold Plated
Contact Material

Brass

 Contact Finish

Gold Plated
Insulator Material

Teflon White

 Продукция не найдена
Продукция не найдена

50 ohm

 Insulation Resistance
Center Contact Resistance

5 MΩ Min

 Outer Contact Resistance

1 MΩ Min
Dielectric Withstanding Voltage

1000 VRMS Max

 Rated Voltage

500 Volts RMS Max Continuous
Temperature Range

-65℃ to +165℃

 VSWR

≤1.15 (DC to 4 GHz), ≤1.40 (4 to 6 GHz)
Vibration

MIL-STD-202 Meth. 204

 Mating Durability

≥ 500 Cycles
Corrosion Resistance

MIL-STD-202 Meth. 101

 Продукция не найдена

Push-Pull
Продукция не найдена

MCX Type
Продукция не найдена

Plug
Продукция не найдена

Straight
Продукция не найдена

Male Pin
Продукция не найдена
Продукция не найдена

Through Hole
Продукция не найдена

Copper Alloy
Shell Finish

Gold Plated
Contact Material

Brass
Contact Finish

Gold Plated
Insulator Material

Teflon White
Продукция не найдена
Продукция не найдена

50 ohm
Insulation Resistance
Center Contact Resistance

5 MΩ Min
Outer Contact Resistance

1 MΩ Min
Dielectric Withstanding Voltage

1000 VRMS Max
Rated Voltage

500 Volts RMS Max Continuous
Temperature Range

-65℃ to +165℃
VSWR

≤1.15 (DC to 4 GHz), ≤1.40 (4 to 6 GHz)
Vibration

MIL-STD-202 Meth. 204
Mating Durability

≥ 500 Cycles
Corrosion Resistance

MIL-STD-202 Meth. 101
Продукция не найдена

Push-Pull

Разъемы MCX / MMCX (Micro-Miniature Coaxial) разработаны в Европе в 1980-1990-х годах, имеют широкополосный диапазон частот от постоянного тока до 6 ГГц, надежное, быстрое и легкое соединение с защелкой/отщелкиванием. Соответствует европейской спецификации CECC 22000. Благодаря небольшому размеру, меньшему весу, компактной структуре и простоте установки, они широко используются в малогабаритном коммуникационном оборудовании.

Широкополосные характеристики с низким уровнем отражения

Быстрое соединение/отсоединение защелок сокращает время установки

Доступны прямые и угловые штекеры и разъемы для печатных плат

Высококачественное решение по низкой цене

Полное разнообразие

Разъем MCX

Тип обжима

Тип припоя

Сквозное отверстие

Тип SMT

Фланцевое крепление

Тип кромки

Разъем MMCX

Тип обжима

Тип припоя

Тип припоя

Сквозное отверстие

П/О сквозное отверстие

Тип поверхности

Применение продукта

Наши преимущества

Физическая фабрика

Профессиональная команда

Обеспечение качества

Через строгий контроль качества, обеспечить качество

На заказ

Мы можем настроить различные спецификации в соответствии с вашими потребностями

Система последующей продажи

Активно отслеживать и оперативно решать любые проблемы
good reviews

Производственный процесс

1. Выдвинуть требование

2. Эскизный проект

3. Производственное оборудование

4. Производственные измерения

5. Сборка изделия

6. Проверка качества

7. Упаковка продукта

8. Упаковка продукта коробка

9. Доставлять товары

Drawing for MCX Connector Male Solder Panel Mount Through Hole 50ohmDownload

The MMCX (Micro-Miniature Coaxial) connector series is a micro-miniature version of the MCX. It has the all features of the MCX series, including 50 Ω impedance with a broadband capability of DC to 6 GHz and secure, fast and easy snap-on/ snap-off coupling, and a wide range of available connectors. However, MMCX connectors have a smaller foot print than the MCX series.

MCX

MMCX

They offer broadband capability from DC to 6Ghz.

It's push-on/pull-off mating design facilitates a quick connect/disconnect capability. Connex MCX connectors are popularly used in the cellular telephone, information systems and communications markets.
