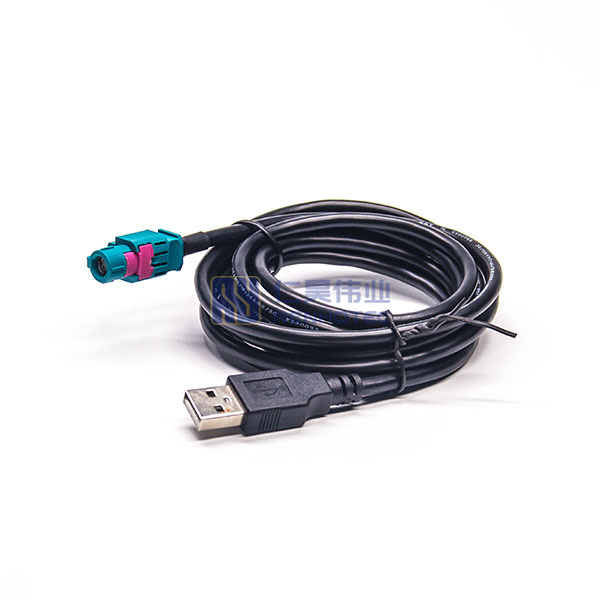

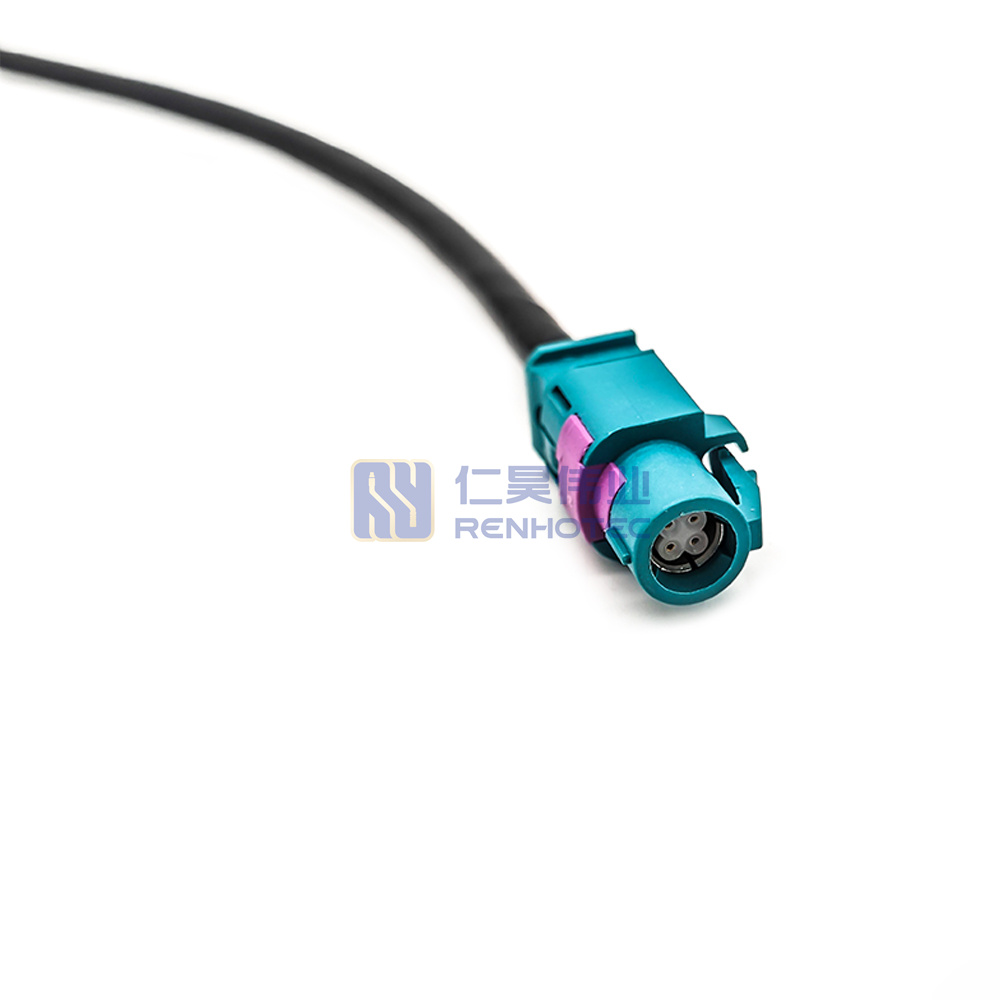

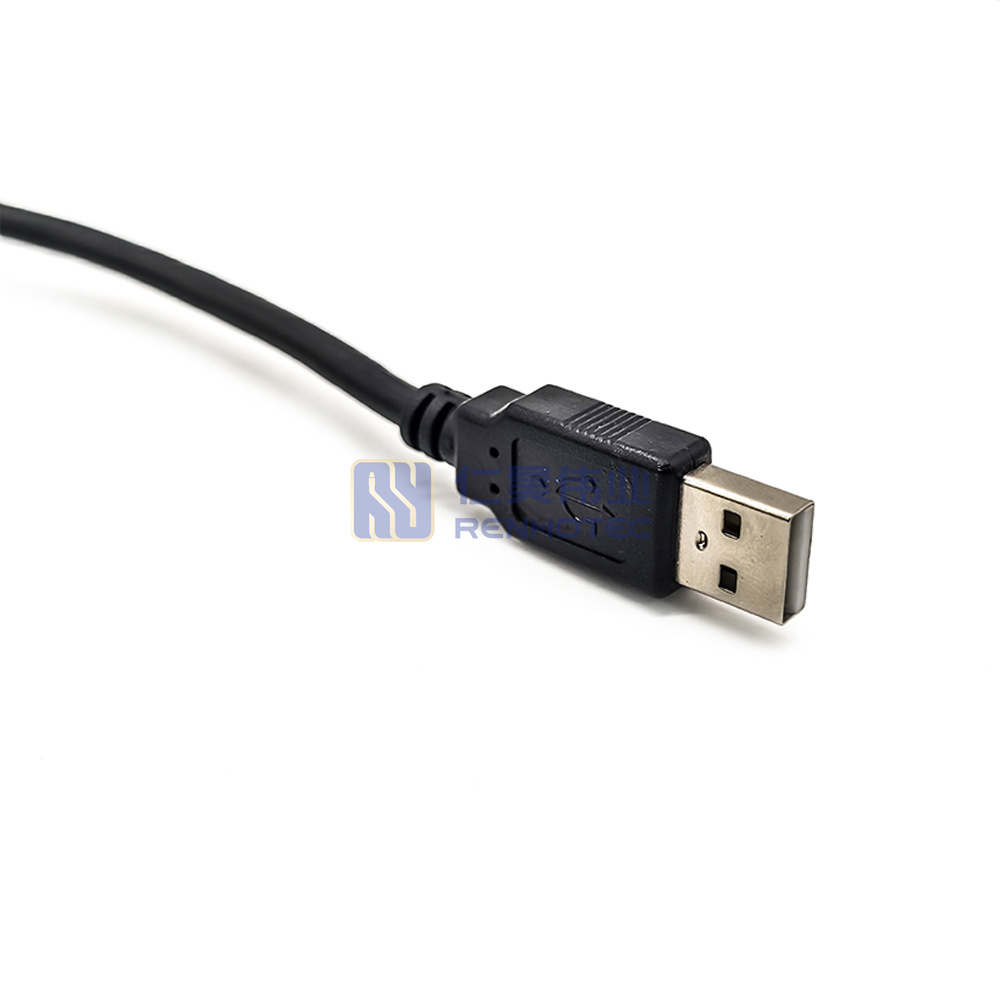

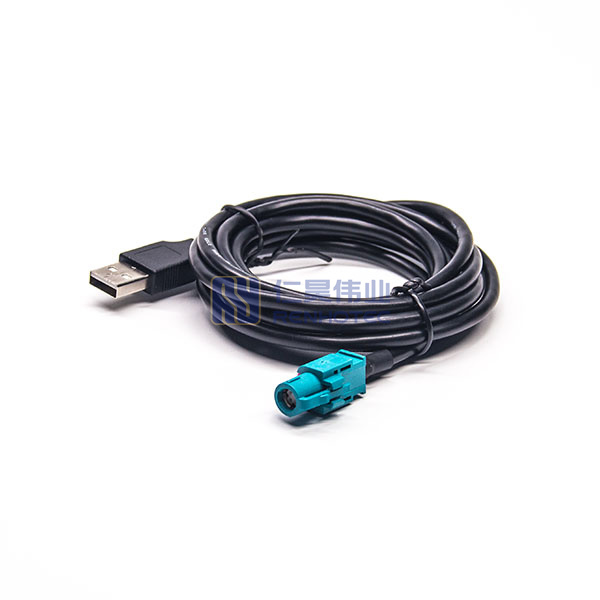

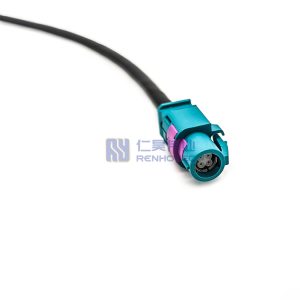

HSD к USB, HSD 4Pin Z код женщины к USB2.0 A тип удлинительный кабель

  • Высокоскоростная экранированная система соединения подходит для цифровых данных с производительностью до 6 Гбит/с
  • Полностью экранированная система подключения проводов различных диаметров и типов
  • Совместимость с протоколами LVDS (низковольтный дифференциальный сигнал), Ethernet и USB
  • Полный ассортимент разъемов для негерметичных и герметичных применений
  • Расширение ассортимента разъемов для печатных плат
  • Высокий уровень автоматизации процессов и глобальное производство
  • Спецификация IDB 1394 для автомобильной промышленности
  • USCAR 2, REV 5

Разъемы HSD обеспечивают решения для подключения автомобильных информационно-развлекательных модулей, камер, портов бытового оборудования и устройств отображения.
Ассортимент продукции HSD предназначен для высокоскоростной передачи данных, что позволяет обеспечить скорость передачи данных в автомобилях до 6 ГГц.
Разъемы могут сочетаться с 1-канальным и 4-канальным LVDS, протоколами IEEE 1394, GVIF, eMOST и USB 2.0. Эти высокоскоростные разъемы совместимы с немецким интерфейсом AK HSD, USCAR 30 (Mini USB) и обозначенными системами подключения экранов. Эти разъемы можно использовать для герметизации.

Размеры интерфейса HSD

Кодировка разъемов HSD

Specifications

Style

HSD to USB

Style

HSD to USB

Product Specification

Продукция не найдена

HSD 4P Jack, Z Code

Продукция не найдена

Straight

Продукция не найдена

USB2.0 A Type

Продукция не найдена

Straight

Plastic Housing

PA, PBT

Contact Material

Copper

Insulator Material

PA, LCP

Продукция не найдена

100 ohm

Frequency - Max

6GHz

Insultation Resistance

≥1000MΩ

Operating Voltage

100V rms-ru

Withstand Voltage

250 V rms

Core Connection Resistance

≤ 10 MΩ

Mating Durability

≥ 25 Cycles

Latch Holding Force

≥110N

Operating Temperature
Продукция не найдена

HSD 4P Jack, Z Code

Продукция не найдена

Straight

Продукция не найдена

USB2.0 A Type

Продукция не найдена

Straight

Plastic Housing

PA, PBT

Contact Material

Copper

Insulator Material

PA, LCP

Продукция не найдена

100 ohm

Frequency - Max

6GHz

Insultation Resistance

≥1000MΩ

Operating Voltage

100V rms-ru

Withstand Voltage

250 V rms

Core Connection Resistance

≤ 10 MΩ

Mating Durability

≥ 25 Cycles

Latch Holding Force

≥110N

Operating Temperature
Style

HSD to USB

Продукция не найдена

HSD 4P Jack, Z Code

Продукция не найдена

Straight

Продукция не найдена

USB2.0 A Type

Продукция не найдена

Straight

Plastic Housing

PA, PBT

Contact Material

Copper

Insulator Material

PA, LCP

Продукция не найдена

100 ohm

Frequency - Max

6GHz

Insultation Resistance

≥1000MΩ

Operating Voltage

100V rms-ru

Withstand Voltage

250 V rms

Core Connection Resistance

≤ 10 MΩ

Mating Durability

≥ 25 Cycles

Latch Holding Force

≥110N

Operating Temperature
Drawing for HSD to USB HSD 4Pin Z Code Female to USB2.0 A Type Extension CableDownload
